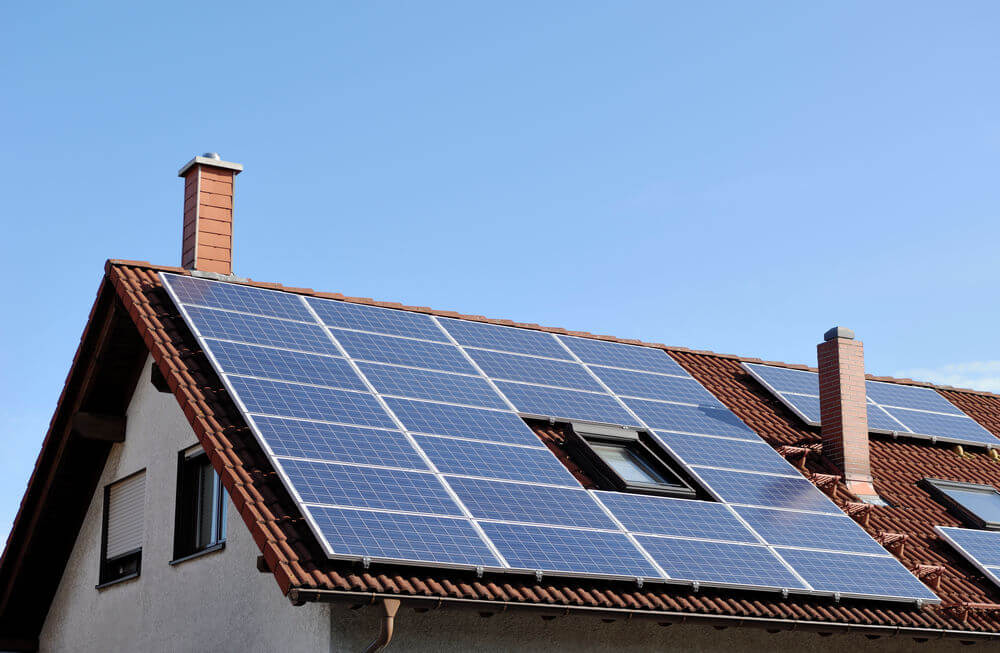

Dla każdego wykwalifikowanego instalatora czy dowódcy akcji gaśniczej widok paneli na dachu całkowicie zmienia procedury operacyjne. Powód jest prosty: główny wyłącznik prądu w budynku przestaje być ostatecznym gwarantem odcięcia zasilania. Możesz zrzucić wszystkie zabezpieczenia w rozdzielnicy i fizycznie odciąć posesję od sieci miejskiej, a w okablowaniu solarnym i tak będzie płynąć stabilne 600 V prądu stałego.
Spis treści
Instalacja PV to po prostu autonomiczna elektrownia, której jedynym włącznikiem pozostaje słońce. System produkuje energię poza kontrolą zewnętrzną i niezależnie od tego, czy inwerter jest w danej chwili wpięty do sieci. Zatajenie tego faktu przed osobami trzecimi – poprzez brak jaskrawych znaków informacyjnych na złączu czy drzwiach wejściowych – to prosty błąd, który podczas awarii zamienia rutynowy serwis w pracę na „żywym” obwodzie. Właśnie dlatego certyfikowane oznakowanie jest dziś tak rygorystycznie egzekwowane przez prawo i audytorów.
Prąd stały nie wybacza absolutnie żadnych błędów
Aby w pełni zrozumieć wymogi dotyczące znakowania, trzeba najpierw zrozumieć fizykę. Klasyczny prąd zmienny (AC), który mamy w domowych gniazdkach, charakteryzuje się tym, że jego napięcie spada do zera sto razy w ciągu sekundy. Dzięki temu ewentualny łuk elektryczny – czyli ta niebezpieczna, gorąca plazma powstająca przy zwarciu – ma szansę samoistnie zgasnąć.
Prąd stały (DC) generowany bezpośrednio przez panele fotowoltaiczne nie ma przejścia przez zero. Kiedy powstanie łuk elektryczny DC, potrafi się on podtrzymywać, topiąc złącza, izolację i metalowe obudowy. Temperatura takiego łuku osiąga kilka tysięcy stopni Celsjusza. Przerwanie takiego obwodu pod pełnym obciążeniem bez specjalistycznych rozłączników przypomina próbę ugaszenia pożaru benzyną. Zwykłe domowe bezpieczniki instalowane przez amatorów po stronie prądu stałego po prostu eksplodują.
Dlatego informacja o tym, że dany budynek posiada na dachu lub w ogrodzie generator prądu stałego, drastycznie zmienia podejście każdej osoby, która musi ingerować w jego instalację elektryczną.
Dziesięć sekund na ocenę sytuacji
Wyobraźmy sobie akcję gaśniczą (wiem, to brutalny scenariusz, niezwykle często analizowany na szkoleniach strażackich). Zastęp ratowniczy zajeżdża pod palący się dom jednorodzinny. Dowódca ma ułamki sekund na podjęcie decyzji o wyborze środka gaśniczego i ewentualnym cięciu konstrukcji dachu w celu oddymienia. Zwykły budynek po prostu odcina się od zasilania na przyłączu.
Jeśli jednak na dachu leżą panele PV, lanie wody pod wysokim ciśnieniem lub wbijanie topora w poszycie dachowe staje się śmiertelnym zagrożeniem dla ratowników. Prawidłowo naklejony piktogram ostrzegawczy na drzwiach wejściowych lub skrzynce złączowej to dla dowódcy jasny sygnał: „Zmień taktykę, tu jest napięcie niezależne od głównego wyłącznika”. Strażacy są dziś intensywnie szkoleni z obsługi zdarzeń w obiektach z fotowoltaiką, zmuszeni są jednak opierać się na tym, co widzą. Brak oznakowania to działanie po omacku.
Bezwzględne wymogi prawa – gdzie powiesić znak
Wytyczne w tym zakresie nie są pozostawione przypadkowi ani widzimisię instalatora. Reguluje to polska norma PN-HD 60364-7-712, która stanowi implementację rygorystycznych przepisów europejskich dla instalacji niskonapięciowych. Zgodnie z nią, naklejki ostrzegawcze i tablice informacyjne nie mogą być ukryte przed wzrokiem.
Gdzie konkretnie audytorzy i inspektorzy szukają oznakowań? Przyłącz i złącze kablowe. To pierwsze miejsce styku budynku z zewnętrzną siecią energetyczną. Pracownicy zakładu energetycznego muszą wiedzieć, że odłączenie posesji od sieci nie oznacza, że do ich kabli nie popłynie prąd z uszkodzonego inwertera. Rozdzielnica główna i miejsce pomiaru. Licznik dwukierunkowy to jedno, sama szafa bezpiecznikowa to drugie. Po otwarciu drzwiczek informacja o obecności zasilania alternatywnego musi od razu rzucać się w oczy. Okolice falownika (inwertera). Serce całego systemu. Oznakowanie w tym miejscu przypomina operatorowi, że po stronie DC napięcie może się utrzymywać nawet po wyjęciu wtyczki od strony sieci AC. Główne wejście do budynku. To wymóg najczęściej bagatelizowany, a jednocześnie najbardziej kluczowy dla służb ratowniczych, o czym wspominaliśmy wcześniej.
Fizyka degradacji, czyli dlaczego papier to zły pomysł
Wielu inwestorów po wydaniu kilkudziesięciu tysięcy złotych na panele, konstrukcję i montaż, szuka oszczędności w detalach. Instalator drukuje piktogram z ostrzeżeniem na domowej drukarce atramentowej, nakleja to na skrzynkę na zewnątrz i uważa temat za zamknięty.
Słońce, które tak radośnie napędza rachunki za prąd w dół, jest bezlitosne dla amatorskich materiałów poligraficznych. Promieniowanie UV niszczy wiązania chemiczne w tuszach i tanich plastikach. Po jednym sezonie zimowym i jednym upalnym lecie z takiej naklejki zostaje wyblakły, łuszczący się kawałek celulozy. Prawo interpretuje to w sposób bezwzględny: nieczytelny znak to brak znaku.
Jeżeli chcemy mieć spokojną głowę, profesjonalne oznakowanie instalacji PV musi być wykonane z dedykowanych materiałów. Sprawdzają się tutaj wysokiej klasy folie wylewane zabezpieczone dodatkowym laminatem UV, ewentualnie sztywne płyty z twardego PCV lub wręcz grawerowane aluminium do szafek zewnętrznych. To inwestycja rzędu ułamka procenta kosztów całej instalacji, która zapewnia nam spokój podczas audytów ubezpieczeniowych czy kontroli nadzoru budowlanego przez następną dekadę.
Skala makro – farmy i hale produkcyjne
Prywatne domy to zaledwie wycinek rynku. Prawdziwe, proceduralne schody zaczynają się przy obiektach nieresidencjonalnych i przemysłowych. Prawo narzuca dodatkowe obostrzenia dla instalacji o mocy przekraczającej 6,5 kWp montowanych na halach, magazynach czy biurowcach.
W takim scenariuszu projekt instalacji musi bezwzględnie zostać uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Standardem staje się montaż dedykowanego przeciwpożarowego wyłącznika prądu (PWP), często sprzężonego z rozłącznikami bezpośrednio pod samymi panelami na dachu. Tablica informująca o lokalizacji takiego wyłącznika, podobnie jak ujednolicony piktogram „SOLAR DC – części czynne mogą być pod napięciem”, stają się wyposażeniem tak samo obowiązkowym, jak gaśnice w korytarzach.
Bez należytego opisu i zgłoszenia do Państwowej Straży Pożarnej budynek komercyjny po prostu nie przejdzie odbioru końcowego, a towarzystwo ubezpieczeniowe wprost odmówi wypisania polisy.
| Punkt instalacji znaku | Charakterystyka zagrożenia (DC/AC) | Odbiorca procedury | Wymogi środowiskowe dla materiału |
|---|---|---|---|
| Główne wejście do budynku / Wjazd | Ryzyko rażenia przy laniu wody i cięciu dachu. System PV generuje napięcie całkowicie niezależnie od sieci. | Straż Pożarna (KDR) | Ekspozycja zewnętrzna (UV, deszcz). Wymagane laminowane PCV lub folia wylewana. Znak musi być czytelny w ułamkach sekund. |
| Przyłącz i złącze kablowe (Z-K) | Ryzyko przepływu napięcia zwrotnego z uszkodzonego inwertera abonenta po odcięciu od transformatora. | Pogotowie Energetyczne | Ekspozycja zewnętrzna (UV, skrajne temp.). Zalecane aluminium anodowane lub twarde tworzywo sztuczne wysokiej klasy. |
| Rozdzielnica główna (RG) / Licznik | Obecność zasilania alternatywnego w tablicy mimo fizycznego rozpięcia głównych bezpieczników. | Instalatorzy / Serwis | Środowisko wewnętrzne. Zalecane grawerowane tworzywo lub trwały druk solwentowy. Zakaz stosowania papieru z drukarki. |
| Okolice falownika (Inwertera) | Utrzymywanie się niebezpiecznego prądu stałego (do 600V DC, ryzyko łuku) po wypięciu wtyczki AC. | Serwisanci sprzętu PV | Podwyższona temperatura pracy falownika. Naklejki z trwałym klejem przemysłowym, odporne na ciepło i kurz. |
FAQ – Konkretne odpowiedzi na częste dylematy
Mam starą instalację sprzed zmiany przepisów. Muszę ją znakować?
Tak, bezpieczeństwo nie podlega prawu działania wstecz w sposób ulgowy. Nawet jeśli Twoja instalacja została zamontowana wiele lat temu, służby ratownicze i ekipy serwisowe muszą mieć informację o jej istnieniu dzisiaj. Brak naklejki to niepotrzebne i zupełnie bezsensowne proszenie się o kłopoty.
O czym informuje czarno-żółta tabliczka „Uwaga PV”?
To znormalizowany sygnał, często wsparty graficznym piktogramem domu z panelem na dachu. Informuje on osoby wchodzące na teren posesji, że znajduje się tu aktywne źródło energii odnawialnej, które w określonych warunkach działa całkowicie niezależnie od zakładu energetycznego.
Skradziono mi tabliczkę z płotu. Czy mogę nakleić tam własny wydruk?
Doraźnie – na kilka dni – lepsze to niż nic. Docelowo jednak wydruki z domowych drukarek nie mają żadnej odporności na deszcz i promieniowanie słoneczne UV. Ulegną rozmyciu i wyblakną, stając się bezużyteczne z punktu widzenia BHP. Musisz zaopatrzyć się w laminowaną naklejkę zewnętrzną.
Kto zapłaci za brak oznaczeń przy pożarze?
Praktyka likwidacji szkód majątkowych pokazuje, że firmy ubezpieczeniowe rygorystycznie sprawdzają zgodność stanu faktycznego z przepisami prawa budowlanego. Brak prawidłowego oznakowania może zostać potraktowany jako rażące niedbalstwo, co daje ubezpieczycielowi prawną podstawę do znacznego obniżenia kwoty wypłaconego odszkodowania, a w skrajnych przypadkach – do całkowitej odmowy jego wypłaty.
Czy folie z napisem PV naklejane na kable też są obowiązkowe?
W instalacjach domowych zazwyczaj wystarczą tablice na głównych urządzeniach (falownik, złącze). Jednak w zaawansowanych systemach przemysłowych oraz w korytach kablowych prowadzących kilkadziesiąt różnych obwodów, systematyczne oznaczanie tras kablowych DC z paneli jest standardem wymaganym przez inspektorów UDT.
Z wykorzystaniem materiałów:
- Normatywy Państwowej Straży Pożarnej w zakresie prowadzenia akcji ratowniczo-gaśniczych.
- PN-HD 60364-7-712 – Wymagania dotyczące specjalnych instalacji fotowoltaicznych (PV).
- Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków.
- Wytyczne Stowarzyszenia Branży Fotowoltaicznej (SBF) dotyczące dobrych praktyk pożarowych.
